पूर्व-मिश्रित चूर्ण धुंआंकन लोहे की चूर्ण LAP100.29A4

• Ni: 1.47 %

• मो: 1.30 %

• सापेक्षिक घनत्व: 3.10 ग्राम/सेमी3

• प्रवाह दर: 25.80 सेकंड/50ग्राम

• 600Mpa पर हरा घनत्व: 7.00 ग्राम/सेमी3

• कण का आकार: 100 मेश

जानकारी अनुरोध हमें संपर्क करें

विवरण

क्या कोई समस्या है? कृपया हमसे संपर्क करें ताकि हम आपकी सेवा कर सकें!

+86 2131372761

[email protected]

जानकारी अनुरोध

विवरण

LAP100.29A4 का मुख्य उपयोग अच्छे हार्डनेबिलिटी और उच्च ताकत के साथ संदूषित यांत्रिक खंडों के लिए किया जाता है।

पूर्व-मिश्रित चार पानी के द्वारा परमाणुकृत स्टील चार हैं जिनमें 0.85% Mo और 1.5% Mo अक्सर उपयोग किया जाता है, जिसमें तांबे या निकेल के जोड़े अच्छे सतह हार्डनिंग आदि संभव बनाने के लिए किये जाते हैं।

परमाणुकृत लोहे के चूर्ण की उच्च संपीड़नशीलता इसे उच्च तनावी बल और उच्च संपीड़न बल वाले शुद्ध लोहे या लोहे के मिश्रण के भागों के निर्माण के लिए पूर्ण रूप से उपयुक्त बनाती है। पानी के परमाणुकृत लोहे का चूर्ण मुख्य रूप से ऊंची ताकत के मशीन भागों के उत्पादन में चूर्ण धातुविज्ञान में उपयोग किया जाता है। पानी के परमाणुकृत लोहे के चूर्ण को कार्बन, निकेल चूर्ण, तांबे के चूर्ण और अन्य धातुओं के चूर्ण के साथ मिलाया जा सकता है ताकि अंतिम उत्पाद को विशिष्ट गुण दिए जा सकें। इसे संपीड़न से पहले किसी तैलन के रूप में जिंक स्टीरेट आदि के साथ मिलाया जाता है।

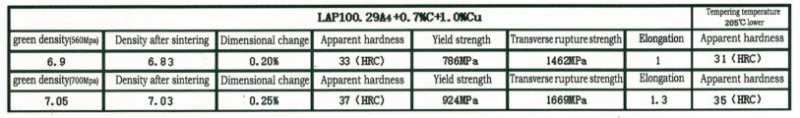

अणुकृत लोहे के चारबीज़ की विवरणी LAP100.29A4

रासायनिक गुण (%)	इकाई	विनिर्देश
		न्यूनतम	अधिकतम
सी	%		0.01
हाँ	%		0.05
एमएन	%	0.35	0.55
प	%		0.020
एस	%		0.015
Ni	%	1.30	1.55
Mo	%	1.15	1.40
HL	%		0.25
भौतिक गुण
सांकेतिक घनत्व	ग्राम/सेमी3	2.90	3.20
प्रवाह दर	s/50g		28.00
हरे घनत्व 600Mpa	ग्राम/सेमी3	6.65
कण आकार वितरण (%))
180-212um	%		1
150-180 माइक्रोमीटर	%		10
45-150um	%
-45 माइक्रोमीटर	%	10	30
